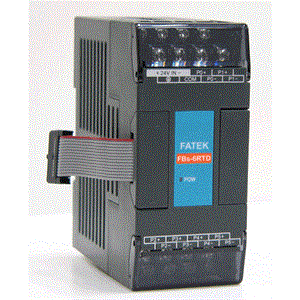

永宏FBs系列熱電阻模塊
- 商品貨號：
- 庫存情況：
- 1000件
- 上架時間：
- 2023-10-12 9:57:26
產品說明：
白金接點溫度量測模塊。當更新速率為2秒時分辨率為 1 ℃而更新速率為4秒時分辨率為0.1 ℃。
應用時 RTD 溫度傳感器采三線式接法,可有效抵消長接線產生之線阻效應。
為了有效降低現場噪聲對正常信號的 干擾,本模塊亦提供了讀值平均之功能。
傳感器種類、更新速率及讀值平均次數的設定均采軟件規劃的方式,設定時使用者不須動到跳線或開關。
FBs-6RTD：
6通道熱電阻溫度輸入模塊，0.1 ℃解析度
FBs-16RTD：
16通道熱電阻溫度輸入模塊，0.1 ℃解析度
型號規格一覽表
|
規格 型號 |
FBs－6RTD |
FBs－16RTD |
|
溫度量測輸入點數 |
6點 |
16點 |
|
溫度更新時間 |
1或2秒 |
2或4秒 |
|
Sensor種類與 溫度量測范圍 |
3線式RTD傳感器(JIS,DIN)： Pt100(-200～850℃) Pt1000(-200～600℃) |
|
|
解析度 |
0.1℃ |
|
|
綜合精度 |
±1% |
|
|
隔離方式 |
變壓器(電源)及光耦合(信號)隔離,500VAC,1分鐘 各通道間未隔離 |
|
|
輸入電源 |
24VDC -15%+20%,2VA max |
|
|
接線機構 |
7.62mm歐式端子臺 |
|
|
外形尺寸(寬×高×深) |
40×90×80mm |
90×90×80mm |
環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|

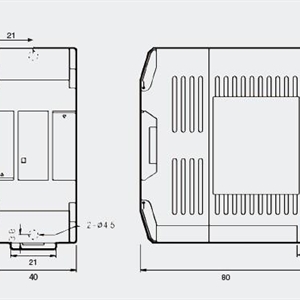

外觀和尺寸
FBs-6RTD：
FBs-16RTD：
