一、中央空調能源管理系統組成

空調能源管理系統由模糊控制器、冷凍水泵智能控制柜、冷卻水泵智能控制柜、風機智能控制柜（箱）、現場模糊控制箱及過程參數采集設備等構成。

空調能源管理系統通過全面的參數采集，運用現代模糊控制技術，實現冷凍水系統的模糊預期控制、冷卻水系統的自適應模糊優化控制和主機系統的間接（或啟停）控制，實現空調冷媒流量跟隨負荷的變化而動態調節，確保整個空調系統始終保持高效、協調地運行，從而******限度地降低空調系統能耗，實現系統節能 20%～40%。

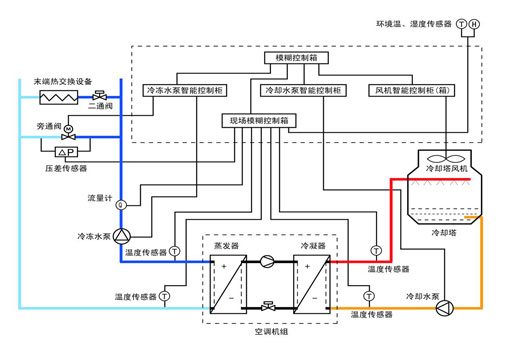

二、中央空調能源管理系統網絡結構

空調能源管理系統采用分布式控制，由管理層（模糊控制器）和控制層（水泵智能控制柜、風機智能控制柜、箱等）二級網絡構成。

控制層的每個控制柜均使用了獨創專利技術的分布式控制器，各個控制柜、控制箱均完全獨立工作，與管理層及其它控制柜工作是否正常無關，從而分散了控制系統的故障風險，提高了系統的可靠性和運行安全性。

空調能源管理系統管理層采用C/S結構，可連接多個客戶端，使用與服務端相同的界面，各個客戶端均可以對設備進行監視和控制。

三、中央空調能源管理系統特點

1、模糊預期算法

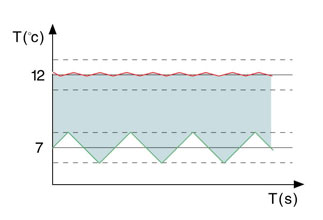

根據模糊預測算法模型、系統特性及循環周期，通過統計的方法計算出空調主機的輸出負荷，推理預測未來時刻系統的運行參數，達到冷凍水回水溫度的精確控制，在保證服務質量的前提下，******限度的利用溫差空間，降低水泵能耗。

2、系統模糊優化

通常情況下，系統COP與負荷、TS 的關系：

在負荷一定的情況下，系統COP與TS 的關系COP = f（TD ,TS）

TD ——空調主機蒸發器平均溫度

TS ——空調主機冷凝器平均溫度

可得到系統在該負荷狀態下，保持最高系統轉換效率（COP）所對應的冷凝器溫度（TS），從而可調節冷卻水流量和冷卻塔風量。但由于環境溫度、濕度、冷卻塔散熱效果的時變性，以及冷卻水泵和空調主機特性的變化，因此通過傳統的數學模型很難達到系統運行效率最高的控制目標。

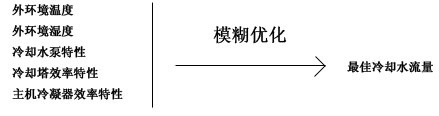

空調能源管理系統采用了以下控制模型：

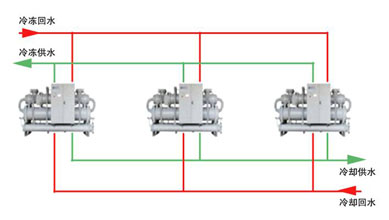

3、機組群控

中央空調制冷主機的效率特性通常隨著負荷的變化而變化，并在某一負荷率下具有******效率。由于主機的效率與負荷率有關，因此，在多臺機組并聯運行時，需要根據當前負荷的實際情況，選擇一種******的主機運行臺數組合，以達到系統的最高效率。

4、泵組優選

在并聯冷凍水泵系統中，空調能源管理系統能實時計算當前負荷所需的冷凍水流量，并推算出在滿足該流量及壓力條件下所需運行的并聯水泵臺數及其工作頻率，使該狀態下泵組所消耗的總能耗最低，以實現泵組******節能。
