檔案寄存器訪問

2015-6-30 9:08:09 人評論次瀏覽分類：永宏應用案例

【控制要求】

1. X0=ON，將D2000~D2099的100筆歷史數據寫入編號為 0~99檔案緩存器。

2. X1=ON，將編號為 0~99的檔案緩存器的 100筆數據讀出到 D3000~D3099。【元件說明】

PLC 元件	控制說明
X0	啟動文件寄存器數據寫入
X1	啟動文件寄存器數據讀出

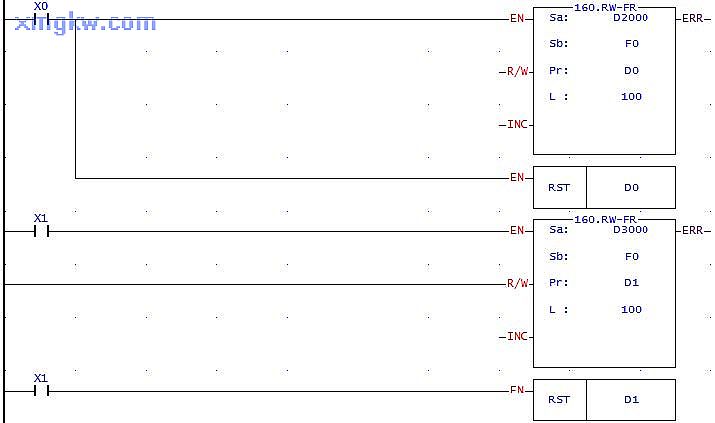

【控制程序】

【程序說明】

1. PLC內部的文件寄存器區跟數據寄存器區 D一樣，都是 Word單位的數據存儲區，不同的是，檔案緩存器 F不能作為操作數，用一般的指令（例如 MOV）進行訪問，需用專門的指令 FUN160指令來訪問。
2. FUN160指令中的 R/W=1時為寫入檔案緩存器， R/W=0時為讀出檔案緩存器。
